Нестандарден блок на хидрауличен вентил

Нестандардни прилагодени хидраулични вентили блокови Qingdao Micro Precision Machinery Co., Ltd. е производител специјализиран за дизајнирање и обработка на нестандардни блокови на хидраулични вентили. Ние се фокусираме на дизајнирање и производство на блокови на хидраулични вентили повеќе од 20 години. Нашите производи имаат екстремно висока стабилност и нивната цена предност е исто така многу очигледна. Опфаќајќи ги поголемиот дел од европските и американските пазари.

Со нетрпение очекуваме да станеме ваш долгорочен партнер во Кина.

Нестандардни хидраулични валвули блок материјали се избираат од челик број 20, челик бр. 45, фалсификувани, Q355D, леано железо и алуминиум, итн. Прифатете ги материјалите наведени од клиентите и им обезбедуваат на клиентите извештаи за тестирање на материјали од трети страни и извештаи за откривање на недостатоци.

Добијте понуда сега

Нестандарден хидрауличен вентил Брз распоред:

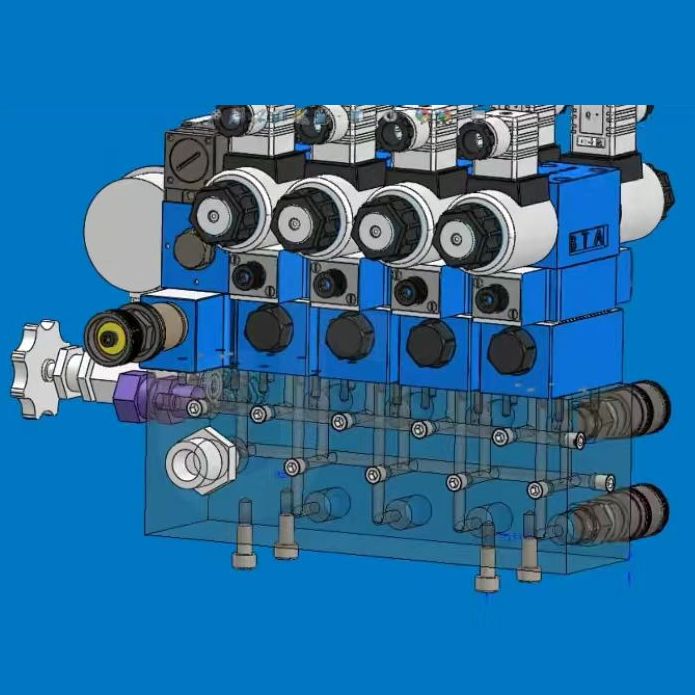

Кога поставувате нестандардни хидраулични вентили, треба да размислите дали насоката за инсталација на телото на вентилот е разумна. Јадрото на вентилот треба да биде во хоризонтална насока за да се спречи само-тежината на јадрото на вентилот да влијае на чувствителноста на вентилот. Особено, вентилот за враќање мора да се организира хоризонтално. Обликот, локацијата и големината на дупките за јавно масло од нестандардниот блок на хидрауличен вентил треба да се утврдат според барањата за дизајн на системот. Кога ги утврдуваме параметрите за инсталација на секоја компонента на нестандардниот блок на хидрауличен вентил, треба да се потрудиме да ги направиме дупките што треба да бидат поврзани што е можно повеќе ортогонални, така што тие се директно поврзани и да ги намалат непотребните дупки на процесите. Бидејќи секоја компонента има повеќе од две дупки за нафта, а овие дупки мора да бидат поврзани со дупките на други компоненти и дупките за јавно масло на нестандардниот блок на хидрауличен вентил, понекогаш директната врска не е можна, така што дизајнот мора да биде неопходен процес на процеси. Дизајнот на дупката на нестандардниот блок на хидрауличен вентил е да се утврди бројот на дупките на процесите што треба да се додадат кога се поврзани дупките, видот и големината на локацијата на дупките на процесот, и дијаметарот на дупката и длабочината на дупката на дупките на не-стандардниот хидрауличен вентил блок. Малите дебелини на wallидот помеѓу затворените канали мора да се проверат за јачина. Треба да се напомене дека дупките за завртки за фиксирање на хидрауличните компоненти на нестандардниот блок на хидрауличен вентил не се судираат со пасусите на маслото, а нивната мала дебелина на wallидот треба да се провери и за јачина, итн.

Димензиите на хидрауличните компоненти инсталирани на нестандардни блокови на хидраулични вентили не смеат да се мешаат едни со други. Геометриските димензии на блокот на вентилот главно ги разгледуваат надворешните димензии на секоја компонента инсталирана на блокот на вентилот, така што има доволно простор за склопување помеѓу компонентите. Растојанието помеѓу хидрауличните компоненти треба да биде поголемо од 5мм. Електромагнетот на вентилот за враќање, пилот -вентилот на вентилот за притисок и мерачот на притисок може соодветно да се прошири надвор од рамнината за инсталација на блокот за прилагодување, што може да ја намали големината на блокот на вентилот. Но, бидете внимателни да не ги оставите надвисните делови да се судираат со други делови.

Работи што треба да се забележат при дизајнирање на нестандардни блокови на хидраулични вентили:

1. Во дизајнот на нестандардни блокови на хидраулични вентили, нафтеното коло треба да биде што е можно поедноставно, а длабоките дупки, наклонети дупки и дупките за процеси треба да се минимизираат. Дијаметарот на дупката во блокот на вентилот мора да одговара на стапката на проток. Посебно внимание треба да се посвети на меѓусебно поврзани дупки за да се обезбеди доволна област на проток. Обрнете внимание на насоката и положбата на влезот и излезот на нафтата. Треба да одговара на целокупниот распоред на системот и формуларот за поврзување на цевките и да размисли во врска со занаетчиството на операцијата за инсталација, мора да се обезбеди компоненти со вертикални или хоризонтални барања за инсталација за да се исполнат барањата по инсталацијата.

2. За компонентите што треба да се прилагодат за време на работата, практичноста за работа и набудување мора да се земе предвид при дизајнирање. Прилагодливите компоненти, како што се вентилите за прелевање и вентилите за контрола на брзината, треба да бидат поставени на позиција каде рачката за прилагодување е лесна за ракување.

3. Компонентите и клучните компоненти кои бараат чести одржување, како што се пропорционални вентили и серво вентили, треба да бидат лоцирани над или надвор од блокот на вентилот за да се олесни расклопувањето и склопот. Покрај тоа, треба да се постават доволен број точки за мерење на притисок во дизајнот на блокот на вентилот за дебагирање на блокот на вентилот. За блокови на вентили со тежина од повеќе од 30 килограми, треба да се обезбедат дупки за завртки. Како и да е, во рамките на премисата за исполнување на барањата за употреба, обемот на блокот на вентилот мора да го задржи што е можно помал.
