Серија RS за заптивки за масло

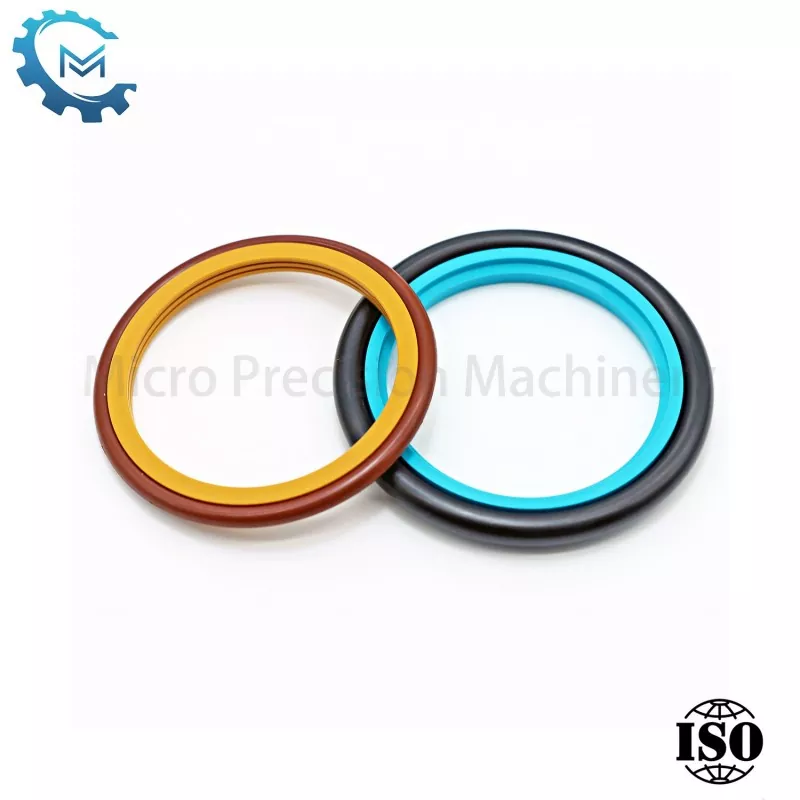

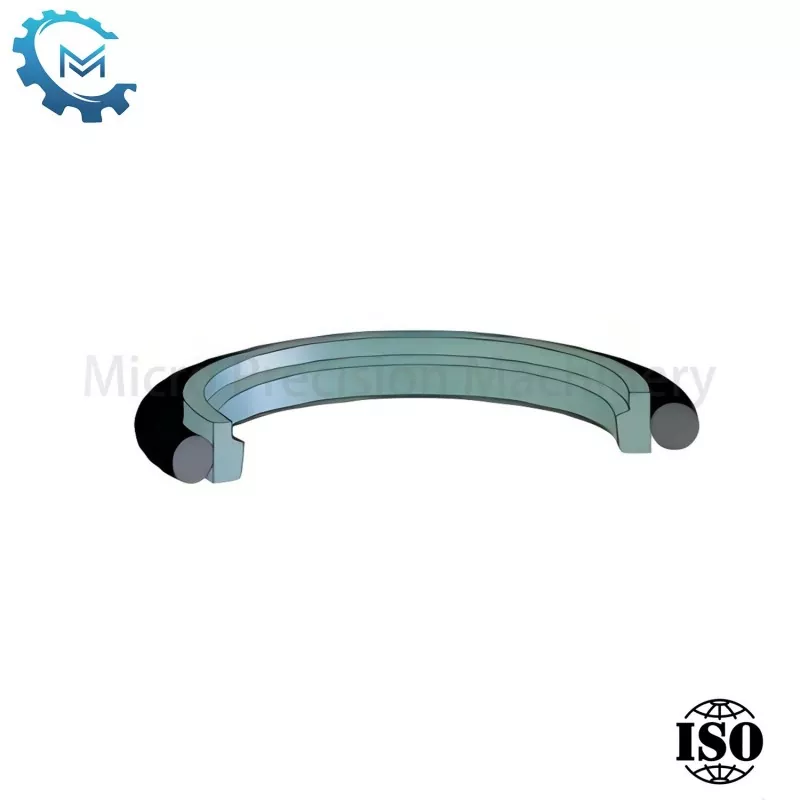

Серијата RS за заптивки за масло, исто така познат како еднонасочен запечатувачки прстен на клипната прачка, се состои од тефлонски прстен од политетрафлуороетилен исполнет против абење и гумен прстен за заптивање од типот О. Прстенот од типот О обезбедува еластичност за да се компензира абењето на тефлонскиот чекор прстен и има само еднонасочен ефект на запечатување.

Испрати барање

Опис на производот

Заптивките со едно дејство за клипните шипки во хидрауличните цилиндри се клучни компоненти. Овие заптивки се дизајнирани да спречат истекување течност во една насока. Тие работат така што создаваат цврста бариера помеѓу клипната шипка и куќиштето на цилиндерот.

Правилната инсталација и одржување на овие заптивки се од суштинско значење. Редовната проверка за абење и оштетување помага да се осигура дека хидрауличниот цилиндар работи непречено и без загуба на течност. Кога функционираат правилно, заптивките на клипните прачки со едно дејство придонесуваат за севкупните перформанси и доверливост на хидрауличната опрема.

Параметри на производот:

Карактеристики на површината на жлебот:

Заврши	Rtmax (um)	Ра (хм)
Лизгачка површина	≤2,5	0,05 - 0,3
GrooveBottom	≤6.3	≤1,6
GrooveSide	≤15	≤3


Дијаметар на вратило	Долен дијаметар	Ширина	Заоблен агол	макс*			О-прстен
Df8/h9	D1 H9	L+0,2	r	10 MPa	20 MPa	40 MPa	d1
3-7,9	Д+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18,9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	Д+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	Д+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	Д+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	Д+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	Д+27.3	9.5	2.5	0.70	0.50	0.30	8.40
＞ 1000	Д+38,0	13.8	3.0	1.00	0.70	0.60	12.00
