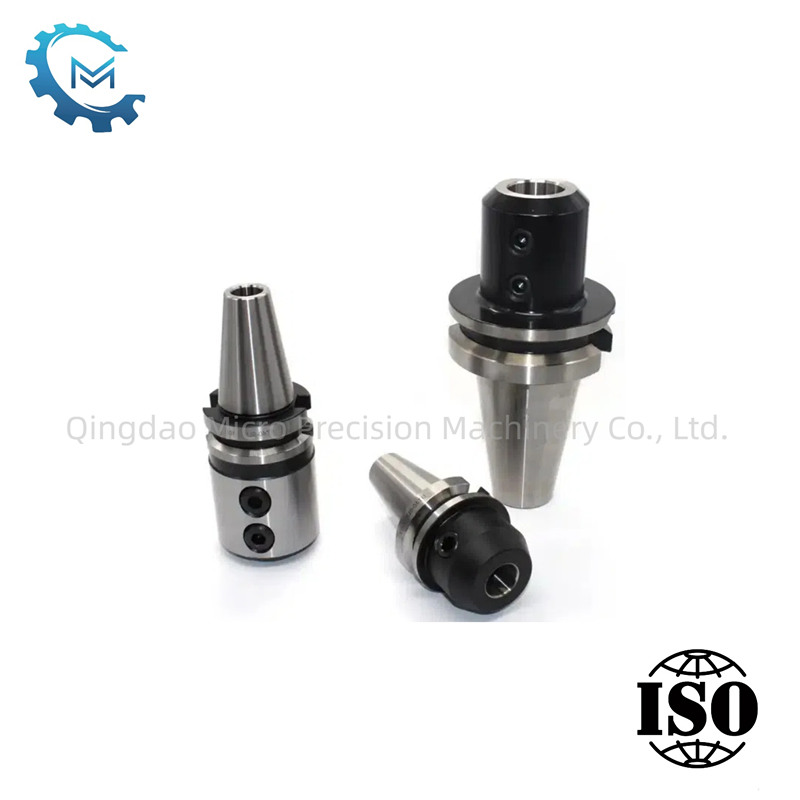

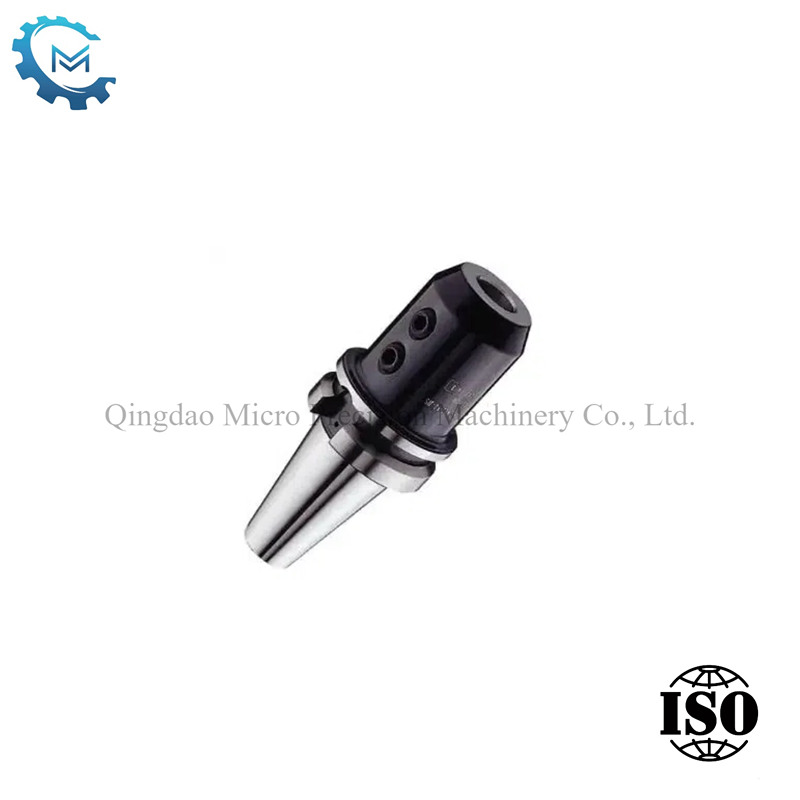

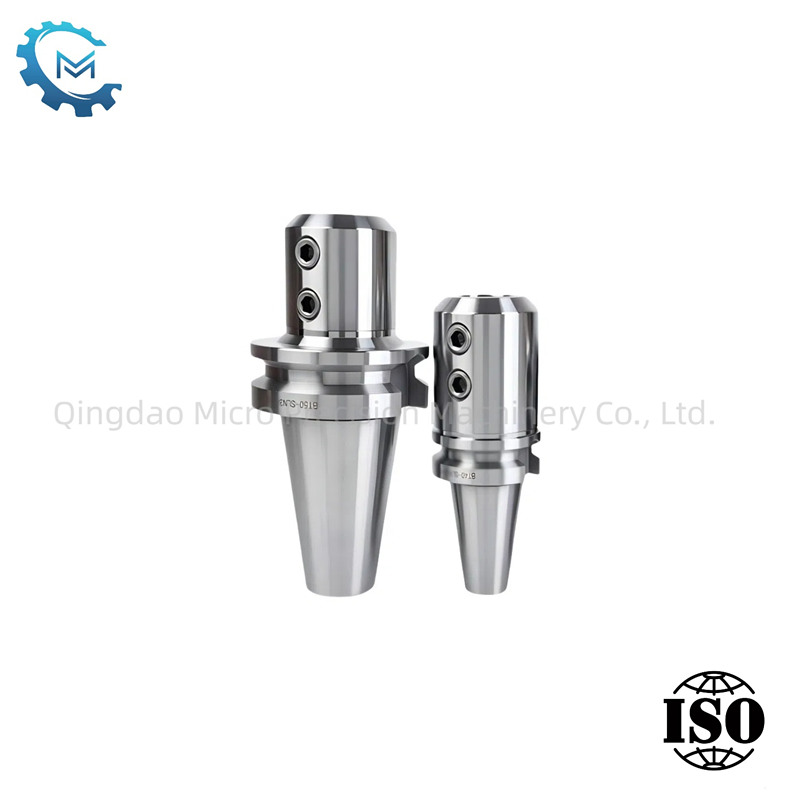

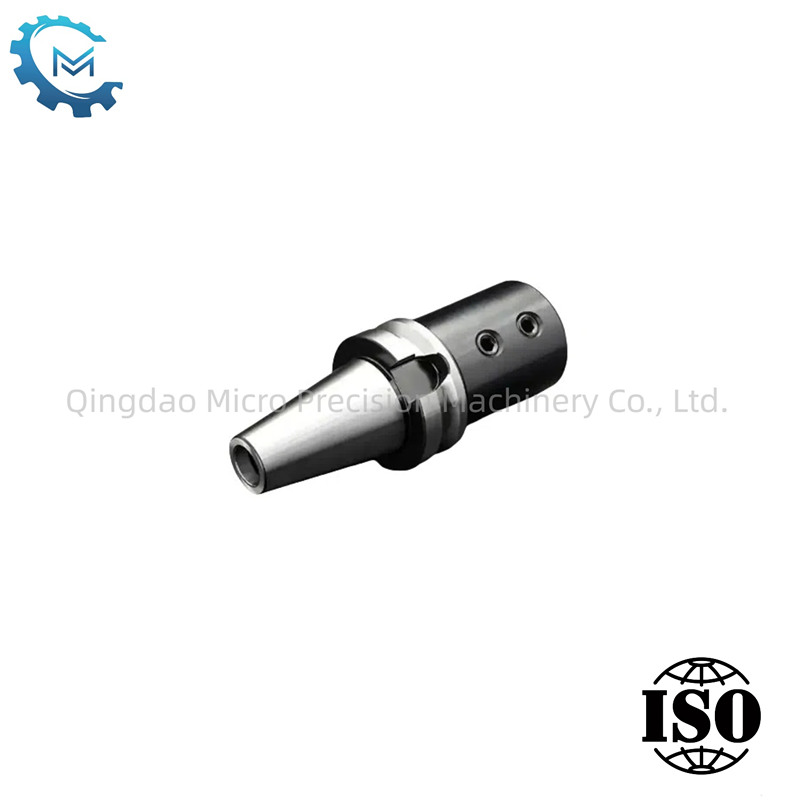

Држач за алатка за странично заклучување

Држачот на алатката за странично заклучување е вообичаен вид држач за алатки за сечење, широко користен во разни машини за ЦПУ. Заклучено е со завртки за фиксирање на рамо, лесни за расклопување и собирање, со голема прецизност и сила на стегање. Погоден е за тешки процеси на сечење. Исто така се нарекува држачи или адаптери за крајни мелници. Држачот на алатки може да се прилагоди на различни големини како барање на клиентот.

Испрати барање

Опис на производот

Држачот на алатката за странично заклучување ја обезбедува алатката за сечење со затегнување на страничните завртки, постигнувајќи стегање на алатките, исто така се нарекува и држачи за мелница или адаптери. Главно се користи за груба обработка на алатки со срамнети со земја, како што се вежби и секачи за мелење. Овој држач за алатка е погоден за апликации кои бараат процеси за мелење со голема брзина и голема прецизност.

Параметри на производи:

Нарачка бр. Din69871.A × D-L1	L	D	Д1	L2	L3	Wt （kg
Нарачка бр. Din69871.A × D-L1	L	D	Д1	L2	L3	Wt （kg
DIN69871.A30 × 6-50	97.8	25	31.75	18		0.58
DIN69871.A30 × 8-50	97.8	28	31.75	18		0.64
DIN69871.A30 × 10-50	97.8	35	31.75	20		0.72
DIN69871.30 × 12-50	97.8	42	31.75	22.5		0.8
DIN69871.30 × 16-63	110.8	48	31.75	24		0.96
DIN69871.A40 × 6-50	118.4	25	44.45	18		0.92
DIN69871.A40 × 8-50	118.4	28	44.45	18		0.96
DIN69871.A40 × 10-50	118.4	35	44.45	20		2
DIN69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
DIN69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
DIN69871.A40 × 16-63	131.4	48	44.45	24		1.2
DIN69871.A40 × 18-63	131.4	50	44.45	24		1.2
DIN69871.A40 × 20-63	131.4	52	44.45	25		1.32
DIN69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
DIN69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
DIN69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
DIN69871.50 × 6-63	164.75	25	69.85	18		3.3
DIN69871.50 × 8-63	164.75	28	69.85	18		3.4
DIN69871.A50 × 10-63	164.75	35	69.85	20		3.42
DIN69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
DIN69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
DIN69871.A50 × 16-63	164.75	48	69.85	24		3.46
DIN69871A50 × 18-63	164.75	50	69.85	24		3.48
DIN69871.50 × 20-63	164.75	52	69.85	25		4.24
DIN69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
DIN69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
DIN69871.A40 × 40-120	221.75	90	69.85	30	32	4.72

Добијте понуда сега

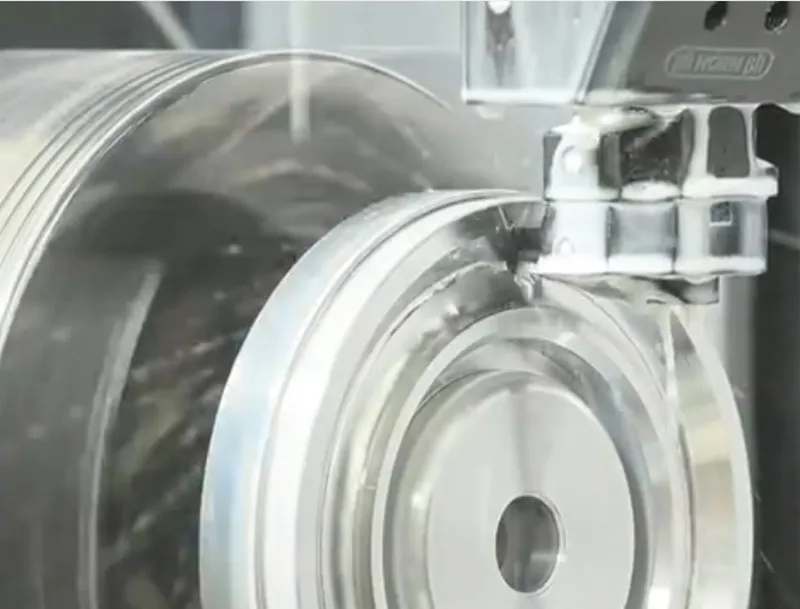

Процес на производство за држач за алатки за странично заклучување:

Предниот дел од затегнување и задната внатрешна дупка на телото на држачот на алатката се машински за да се обезбеди димензионална точност и грубоста на површината ги исполнуваат барањата. Периферните навојни дупки на држачот на држачот на алатката се машински, обезбедувајќи дека центарот на навојните дупки формира одреден агол со радијалниот правец на внатрешната дупка, олеснувајќи ја инсталацијата на завртките за заклучување.

Side Lock Tool Holder
